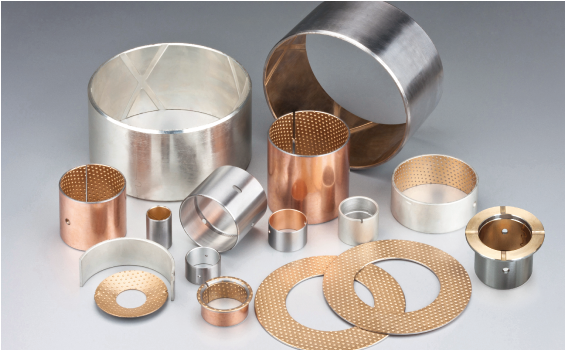

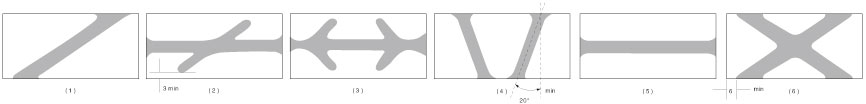

JF 雙金屬復合軸承以優質低碳鋼為基體，表面燒結具有低摩擦特性的銅合金（CuPb10Sn10、CuPb6Sn6Zn3、CuPb24Sn4、CuPb30、AlSn20Cu、CuSn8Ni）作為軸承的耐磨層，銅合金表面可以根據使用工況需要加工出各種類型的油槽、油孔、油穴等，以適合于無法持續加油或者難以加油的場合。材料通過二次燒結二次擠壓可以得到很好的接合強度和最佳的承載能力。
工程機械：底盤行走機構支重輪軸套、拖帶輪軸套、張緊輪軸套；
汽車行業：平衡軸襯套、鋼板銷襯套、轉向節主肖軸套、連桿軸套、氣門搖臂軸套、凸輪軸軸套、差速器軸套、變速箱軸套、內燃機主軸瓦、止推墊片；
以及柱塞泵側片，齒輪泵側片等。
| 公稱厚度 Norminal Thiickness |
內孔不可加工厚度公差 Tolerances of Series B (non-machinable) |
內孔可加工厚度公差 Tolerances of Series C (non-machinable) |
|---|---|---|
1.0 |
-0.025 |
+0.25 +0.15 |
1.5 |
-0.030 |
+0.25 +0.15 |
2.0 |
-0.035 |
+0.25 +0.15 |
2.5 |
-0.040 |
+0.30 +0.15 |
3.0 |
-0.045 |
+0.30 +0.15 |
3.5 |
-0.050 |
+0.30 +0.15 |
JF 雙金屬軸承適用于高載、中高速下的旋轉、搖擺運動工況。實際運用中根據使用工況的不同，表面可以燒結不同合金層。由此衍生出JF雙金屬自潤滑軸承、JF-720、JF-700、JF-20、FB08G各系列產品，其材料結構、運用領域和技術參數匯總表如下：
|
有關數據 |
代號 |
JF雙金屬自潤滑軸承 |
JF-720 |
JF-700 |
JF-20 |
FB08G |
|
材料 |
碳鋼/Steel＋CuPb10Sn10 |
碳鋼/Steel＋CuPb24Sn4 |
碳鋼/Steel＋CuPb24Sn |
碳鋼/Steel＋AlSn20Cu |
碳鋼/Steel＋ CuPb10Sn10 +石墨/Graphite |
|
|
除了目錄中顯示的標準產品外，還可以提供非標產品或根據客戶要求訂購。 |
|
|
|
|
| |
|
主要運用領域 |
產品適用于汽車發動機連軒，工程機械、農業機械等。 |
產品適用于高速、重載的內燃機主軸和變速齒輪。 |
產品適用于高速、重載的內燃機主軸和連桿軸承。 |
產品適用于內燃機主軸和連桿軸承、空壓機機、制冷機用軸承。 |
產品適用于啟動馬達機械。 |
|
|
最大動載 P N/mm2 |
140 |
120 |
120 |
90 |
140 |
|
|
最大線速度 V m/s |
脂潤滑 |
2.5 |
2.5 |
2.5 |
—— |
2.5 |
|
最高PV值 N/mm2·m/s |
2.8 |
2.8 |
2.8 |
—— |
2.8 |
|
|
摩擦系數u |
0.05~0.15 |
0.05~0.15 |
0.05~0.15 |
—— |
0.05~0.15 |
|
|
最大線速度 V m/s |
流體潤滑 |
5 |
10 |
10 |
15 |
—— |
|
最高PV值 N/mm2·m/s |
10 |
10 |
10 |
8 |
—— |
|
|
摩擦系數u |
0.04~0.12 |
0.04~0.12 |
0.04~0.12 |
0.04~0.12 |
—— |
|
|
最高溫度 ℃ |
脂潤滑 |
150 |
150 |
150 |
150 |
150 |
|
流體潤滑 |
250 |
250 |
250 |
250 |
—— |
|
|
相配軸徑 |
硬度 HRC |
≥53 |
≥48 |
≥45 |
≥270 |
≥53 |
|
粗糙度 |
0.32~0.63 |
0.16~0.63 |
0.16~0.63 |
0.16~0.63 |
0.32~0.63 |
|
|
合金層硬度 HB |
60~90 |
45~70 |
40~60 |
30~40 |
60~90 |
|
|
導熱系數 W/mk |
47 |
60 |
60 |
47 |
47 |
|
|
線膨脹系數（軸向） |
18×10-6/K |
19×10-6/K |
19×10-6/K |
18×10-6/K |
18×10-6/K |
|
